大曲率半径微透镜，是一类焦距较长、表面弯曲平缓的微光学元件，其设计旨在满足长距离光传输与广域成像的特殊需求。这类透镜因曲率变化和缓，能够有效降低光学系统中的球差和场曲，特别适用于光通讯中的远程耦合、激光雷达的远场探测以及需要大景深的成像场景。然而，制造大ROC微透镜的挑战在于如何在较大口径上维持面形精度的一致性，这对光刻、刻蚀或纳米压印等工艺的均匀性提出了极高要求。江苏优众微纳半导体科技有限公司凭借其纳米压印技术的高保真复制能力，为这类大面积、缓变曲面结构的批量制备提供了可行路径。通过对模具和工艺的精细控制，大ROC微透镜得以在保证光学性能的同时实现低成本量产，服务于光学测量与空间通信等对精度和稳定性要求严苛的领域。微透镜用于光隔离器与环行器，有效管理光路中的回波与偏振。中国台湾石英微透镜技术
在增强现实显示系统中，微透镜阵列是构建逼真、舒适视觉体验的光学引擎。AR头显需将微型显示芯片的图像信息投射并叠加到真实环境中，这对光学系统的体积、视场角和成像质量提出了极高要求。基于微透镜的光场显示方案，能够通过调控每颗微透镜的相位分布，将不同深度的光场信息精细送入人眼，产生具有自然景深感的三维图像，有效缓解视觉辐辏调节。江苏优众微纳半导体科技有限公司所擅长的微纳结构器件制造，为这类精密光学元件的量产提供了技术基础。微透镜阵列还可用于实现裸眼3D显示、高亮度微投影及光波导耦合，不断拓展着从消费娱乐到工业辅助等未来智能交互的形态。中国台湾石英微透镜公司光刻技术定义了微透镜的平面图形，是三维结构制造的起点。
硅基微透镜技术，充分利用了半导体材料硅优异的物理特性及其与成熟集成电路工艺的完美兼容性，是微光学与微电子系统深度集成的重要方向。硅材料本身在近红外波段具有高透光性，这使得硅基微透镜成为光通讯、红外成像和激光雷达等应用领域的理想选择。其比较大的优势在于，微透镜结构可直接在硅晶圆上通过光刻、刻蚀等标准半导体工序制造，从而能够与同一基底上的探测器、放大器或信号处理电路实现单片集成，极大地减少封装尺寸和寄生效应，提升系统整体性能与可靠性。江苏优众微纳半导体科技有限公司依托其完整的半导体Fab产线，在硅基微纳结构加工方面具备深厚积累。通过精确控制刻蚀工艺，可在硅表面制作出从球面到复杂非球面乃至衍射表面的微透镜结构。这种一体化制造能力，不但简化了光学对准与装配流程，更为构建大规模、低成本的相控阵激光雷达、片上光谱仪等高性能光电器件提供了硬件基础，有力推动着光电子系统向更智能、更小型化的方向演进。
智能驾驶系统高度依赖车载传感器对周遭环境的精细感知，而微透镜技术则在其中扮演着“调谐”传感器“视力”的关键角色。激光雷达（LiDAR）作为智能驾驶的测距传感器，其发射和接收光学系统需要高效地准直光束并收集散射回的光信号，微透镜阵列可以用于将激光器发出的光束进行整形和均匀化，提升探测距离和角度分辨率。同时，在车载摄像头系统中，微透镜阵列能够被集成在图像传感器上方，用于实现光场成像或相位检测自动对焦，从而帮助系统更快、更准确地识别行人、车辆和交通标识。江苏优众微纳半导体科技有限公司的产品线覆盖智能驾驶领域，其提供的高精度微光学元件是构建可靠感知层的基础。无论是为了应对雨雾、逆光等复杂天气条件，还是为了实现更远的探测距离和更宽的视场角，微透镜技术都通过其灵活、高效的光束调控能力，赋予自动驾驶汽车“清晰、敏锐”的视觉智能，是推动高阶自动驾驶安全落地的重要光学保障。光通讯微透镜的制作精度直接决定了高速光链路传输的误码率表现。
微透镜制造技术正呈现出多技术融合与平台化发展的趋势，而纳米压印技术在其中扮演的角色日益重要。传统的光刻、刻蚀、热回流等技术各有擅长，但也分别面临成本、效率或材料适用性等方面的局限。纳米压印技术凭借其高分辨率、高产出和低成本的综合优势，为微透镜阵列的大规模生产提供了一条极具吸引力的路径。江苏优众微纳半导体科技有限公司的战略，正是构建以“纳米压印+”为基础的综合性制造平台，其不但精通纳米压印本身，还将其与光刻、镀膜、刻蚀等工艺深度融合，形成系统级的微纳器件制造能力。这一模式使得为客户提供从设计咨询、模具开发到量产交付的一站式解决方案成为可能。无论是需要高精度面型的非球面微透镜，还是结构复杂的超透镜，都可在这一平台上寻求比较好的制造路线。这种融合趋势缩短了微光学产品从实验室原型到商业化的周期，加速了微透镜技术在生物医疗、光通讯、消费电子等更多领域的渗透与创新，真正释放了微纳光学赋能产业升级的巨大潜能。热回流微透镜的光滑曲面天然有利于减少光学界面的菲涅尔反射损失。重庆刻蚀微透镜
微透镜技术实现了光学系统从“静态调控”向“动态可调”的跨越。中国台湾石英微透镜技术

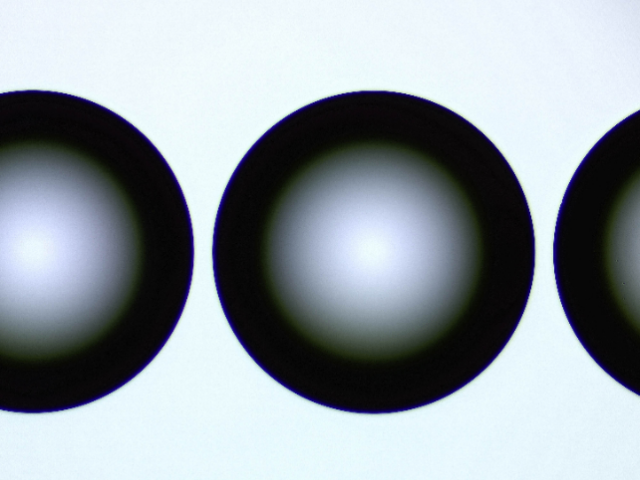

石英微透镜，以熔融石英为基底材料，是高性能光学系统中备受信赖的经典元件。石英拥有从紫外到近红外极宽的透光窗口、极低的热膨胀系数以及出色的抗激光损伤能力，使其能够胜任深紫外光刻照明、高功率激光整形及航天光学载荷等极端环境下的工作。其高化学惰性也保证了在复杂生物或化学环境中的长期稳定性。制造石英微透镜通常需要结合光刻与干法刻蚀工艺，因其硬脆特性难以通过热回流等方法成型。江苏优众微纳半导体科技有限公司所掌握的精密刻蚀技术，为加工石英这类硬质材料提供了工艺保障。通过优化刻蚀参数，能够制作出侧壁光滑、面形精细的石英微透镜阵列，满足光通讯主干网、高能激光系统及精密科研仪器等领域对光学元件耐用性和性能一致性的苛刻要求。中国台湾石英微透镜技术
江苏优众微纳半导体科技有限公司在同行业领域中，一直处在一个不断锐意进取，不断制造创新的市场高度，多年以来致力于发展富有创新价值理念的产品标准，在江苏省等地区的电子元器件中始终保持良好的商业口碑，成绩让我们喜悦，但不会让我们止步，残酷的市场磨炼了我们坚强不屈的意志，和谐温馨的工作环境，富有营养的公司土壤滋养着我们不断开拓创新，勇于进取的无限潜力，江苏优众微纳半导体科技供应携手大家一起走向共同辉煌的未来，回首过去，我们不会因为取得了一点点成绩而沾沾自喜，相反的是面对竞争越来越激烈的市场氛围，我们更要明确自己的不足，做好迎接新挑战的准备，要不畏困难，激流勇进，以一个更崭新的精神面貌迎接大家，共同走向辉煌回来！
