超透镜引人注目的特性之一是其多功能集成能力——在单片平面结构上同时实现传统需要多个分立元件才能完成的光学功能。这一特性源于超表面丰富的设计自由度，相位分布、振幅调制与偏振转换可以在同一纳米结构阵列中进行联合编码。例如，一片超透镜可以同时实现光束聚焦、特定色差校正与偏振滤波，而传统方案需要由聚焦透镜组、消色差透镜与偏振片组合完成。在三维成像系统中，超透镜可取代准直镜、衍射光学元件和扩散片等多个组件，缩减模组体积。在实时偏振成像中，超透镜可将分束器、偏振器、波片和多探测器的功能集成于一片平面元件。江苏优众微纳凭借自编算法与设计能力，可根据客户需求进行多功能超透镜的定制化设计，通过纳米压印技术实现高保真批量制造-1，推动光学系统从多组件堆叠走向芯片级集成，为下游应用释放更多系统设计空间。通过合理选择基底材料与纳米压印胶体系可适配不同波段的光学性能要求。山西多尺寸硅基底超透镜研发
激光多普勒测速技术通过测量散射光的多普勒频移来获取流体的速度信息，在流体力学研究与工业过程监测中具有重要应用。超透镜在LDV系统中通过优化测量体光场的形态与空间分布，提升了测速的精度与空间分辨率。在传统LDV系统中，需要两束相干激光在空间交汇形成干涉条纹，测量体的大小与形状由光束的聚焦参数决定。超透镜通过设计特定的相位分布，可以在一块平面元件上实现两束光的生成与聚焦，简化系统架构并提高光路稳定性。超透镜还可生成具有更复杂条纹图案的测量体，如三维体元或环形测量体，以适应不同流场条件下的速度分量测量需求。在微流控芯片中的流场测量中，超透镜可集成于芯片上方，对微米尺度的流动区域进行精确测速，为微流体研究提供非接触式测量工具。江苏优众微纳面向LDV与流场测量应用，提供在可见光波段具有高透光率与精确分光能力的超透镜产品。公司的超透镜设计可针对特定的测量距离、测量体尺寸与速度范围进行优化，为流体力学实验与工业过程监控提供定制化的光学解决方案。山西多尺寸硅基底超透镜研发在消费电子领域超透镜有望替代传统透镜组以缩减摄像模组的体积与重量。
光学捕获技术利用光辐射压力对微米至纳米尺度的生物颗粒进行非接触式捕获与操控，在单细胞分析、生物力学与软物质研究中应用。超透镜在光学捕获系统中通过生成多光阱阵列与复杂光场模式，提升了细胞操控的并行度与灵活性。在传统光镊系统中，通常利用单个高数值孔径物镜聚焦激光形成单光阱，每次只能捕获一个细胞或颗粒，实验效率较低。超透镜通过设计多焦点相位分布，可在焦平面上同时生成数十至数百个光阱阵列，实现细胞与颗粒的同步捕获与排列，提升实验通量。通过生成涡旋光束，超透镜可使捕获的粒子绕光轴旋转，用于研究细胞的流变学特性或操控微转子。超透镜生成的多平面光阱阵列还可用于构建三维细胞组装体，为类与组织工程研究提供新的操控手段。江苏优众微纳面向光学捕获应用，提供在近红外波段（通常为1064nm或1550nm）具有高透光率与高光阱刚度的超透镜产品。公司的超透镜设计充分考虑了生物颗粒的光学捕获条件与细胞活性保护要求，可配合微流控芯片集成实现高通量细胞分选与单细胞分析平台构建。
超透镜作为一种衍射型光学元件，存在固有的色散问题，即不同波长的光经过超透镜后的聚焦位置不同，这限制了其在全彩色成像等宽波段应用中的性能。要克服这一限制并提升成像质量，需要对超透镜进行色散工程处理以减轻轴向色差。然而，比较大可实现的群延迟根本上受限于纳米结构的高度，这就在数值孔径、孔径尺寸与带宽之间形成了取舍关系。目前，可见光波段的连续消色差超透镜主要局限在微米尺度的孔径，即使在红外波段实现毫米级孔径仍具挑战性，而大孔径超透镜通常局限于单波长工作。解决这一问题的新兴策略包括群延迟折叠工程和基于材料层的群延迟扩展技术，前者在多波长照明下聚焦效率有所降低，后者则需要多层纳米加工且大视场容差尚未验证-3。江苏优众微纳依托与多所高校的产学研合作及博士后工作站的技术支撑，持续关注宽波段消色差超透镜的研究进展，并通过优化材料体系与结构设计不断提升超透镜的宽波段性能。在激光雷达系统中超透镜可用于光束整形与宽视场接收以增强环境感知能力。
结构光三维传感技术通过投射编码图案到目标表面，利用图案变形重构物体三维形貌，广泛应用于人脸识别与工业检测。超透镜在结构光投影系统中可将单束激光高效转换为密集点阵、条纹或任意自定义编码图案，替代传统衍射光学元件与准直透镜组合。通过设计超透镜表面的相位分布，可在远场生成具有特定角分布与能量比例的散斑图案，为三维重建提供高对比度的结构光场。与液晶空间光调制器方案相比，超透镜具有无源、高损伤阈值与无需外部供电的优势。江苏优众微纳拥有从相位设计到纳米压印量产的完整能力，可根据客户对投影图案密度、视场角与工作距离的要求快速定制结构光超透镜，支持消费电子与工业3D传感系统的创新开发。超透镜技术的发展标志着光学器件从依赖曲面磨削向半导体精密制造的时代转变。4inch超透镜公司
应用于增强现实显示的超透镜需具备大视场角与高透光率以保障用户体验。山西多尺寸硅基底超透镜研发

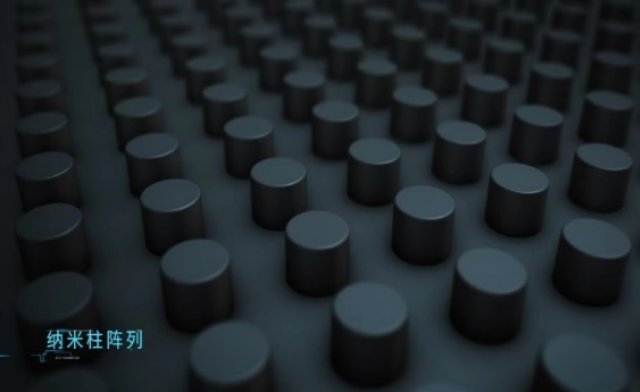

超透镜的精确设计依赖于电磁场数值仿真与优化算法的紧密结合。在超透镜设计中，相位剖面首先根据目标功能（如聚焦、分束或偏振转换）由解析公式确定，然后需要将这一连续相位分布离散化为可制造的纳米结构阵列-3。每个纳米结构单元提供特定的相位延迟与透射率，这些响应通过严格耦合波分析或时域有限差分法进行全波电磁仿真获得。对于宽带应用，设计需在不同波长下同时满足相位条件，这增加了优化的复杂度。研究人员通过约束系统的时间带宽积，在光线追迹优化过程中引导获得理想相位剖面，可将群延迟需求降低约20%，有效缓解大孔径宽波段超透镜的设计压力-3。粒子群优化算法也被应用于超透镜的相位优化，沿直径的初步优化结果作为整镜优化的输入，可提升优化效率-3。江苏优众微纳汇聚了国内外纳米压印人才，并设有博士后工作站，持续将先进设计方法应用于超透镜产品开发，以高质量的设计支持为客户创造差异化的光学解决方案。山西多尺寸硅基底超透镜研发
