Shack-Hartmann波前传感器在眼科医学领域的应用同样令人瞩目，尤其是在人眼像差测量和高分辨率视网膜成像方面。一个极具创新性的案例是佛山大学团队研发的一款基于Shack-Hartmann波前传感的紧凑型快速自动对焦眼底成像系统。该系统将微型化的Shack-Hartmann波前传感器集成到便携式眼底相机的光路中。其工作原理是：850 nm激光二极管通过斜照明方式将点光源投射到视网膜上，携带眼睛屈光误差的散射光被引导至SHWFS；微透镜阵列对入射波前进行采样，在CCD上形成聚焦光斑图案；通过实时质心分析获取局部波前斜率，再经由奇异值分解算法拟合Zernike多项式，实时重建波前相位并提取离焦分量，直接给出以屈光度为单位的精确屈光误差值。系统测试结果令人振奋——在±20屈光度的补偿范围内实现了0.08屈光度的对焦精度，比传统投影光斑法提高了18倍；总对焦时间平均低于0.5秒；在对25名志愿者（50只眼睛，屈光范围-15D至+10D）的临床验证中，成功率高达92%，而传统投影法基准*32%。这一案例充分体现了SHWFS在便携式医疗设备中的巨大潜力。高动态范围，轻松应对大像差光束测量挑战。江苏DataRay波前测量波前传感器

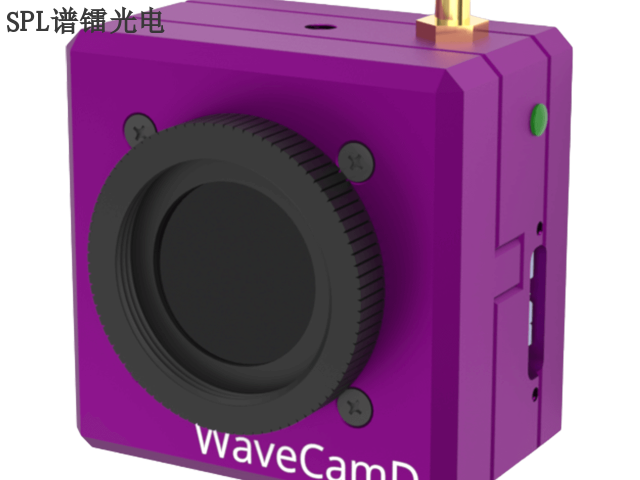

Shack-Hartmann波前传感原理：Shack-Hartmann传感器通过微透镜阵列（MLA）将入射波前分割为若干子孔径。每个子孔径内的波前斜率导致聚焦光斑在CMOS传感器上发生位移。通过测量所有子孔径的光斑位移，可重建整个波前的相位分布。WaveCamD采用的MLA具备60×60透镜元，每个透镜元尺寸为150μm，有效焦距5.2mm，结合4.2MPixel高分辨率CMOS，实现高空间采样与高斜率测量精度。系统同时支持区域（数值）与模态（泽尼奇多项式）两种重建方法，通过单次曝光即可实现灵活的波前表征。宁夏光束准直波前传感器设备DataRay波前传感器以其极低的热漂移和背景均匀性，确保长时间测量的优异一致性。

波前传感器是连接光学理论与实际应用的关键技术，在众多领域发挥着重要作用：天文学：用于大型天文望远镜的自适应光学系统，实时探测并校正由大气湍流引起的波前畸变，从而获得比地面望远镜清晰得多的星体图像。生物医学：眼科：精确测量人眼的像差，为个性化激光近视手术和**人工晶体的设计提供数据。显微成像：在无标记的情况下，对透明的生物样品（如细胞）进行定量相位成像，观察其内部结构。激光与光学制造：激光光束诊断：精确测量激光光束的波前、像差、M²因子等关键参数，用于光束质量评估和优化。光学元件检测：高精度检测透镜、镜片等光学元件的表面质量和透射波前误差。

无调制四棱锥波前传感器 (TA-PWFS)：中国科学院南京天文光学技术研究所提出了一种新型无调制四棱锥波前传感器(TA-PWFS)。它通过在光路中加入圆台形光学元件，巧妙地将高灵敏度与大动态范围解耦。测试显示，其对随机波前的重建精度极高，残差PV值小于 1.5×10⁻¹¹λ，为下一代大口径地基望远镜的自适应光学系统提供了关键技术。基于频域滤波神经网络的超分辨波前重构 (FF-Net)：同样来自南京天光所左恒团队的研究，他们提出了一种基于频域滤波神经网络(FF-Net) 的超分辨波前重构方法。该方法在不改变硬件的前提下，能从稀疏的光斑中解耦出高阶像差，利用 8×8 微透镜阵列的数据重构出相当于 16×16 阵列精度的波前，且推理时间小于 1毫秒，有望突破下一代望远镜的空间采样率瓶颈。基于钠导星的大气波前像差探测：发表于《中国激光》的研究，针对强天光背景下暗弱钠导星的探测难题，提出了一种综合滤波的主动式波前探测技术，并成功应用于传统哈特曼波前探测器，开展了相关实验。DataRay波前传感器紧凑坚固，抗振动冲击，适用于从超净间到严苛工业现场的可靠部署。

WaveCamD在光学元件的精密检测和系统装调中也扮演着重要角色。在制造高精度球面、非球面透镜或反射镜后，需要对其面形精度进行验证。虽然干涉仪是传统的检测工具，但Shack-Hartmann传感器因其结构简单、对环境振动不敏感、可单次测量等优势，成为一种极具吸引力的替代或补充方案。利用WaveCamD，可以将待测元件置于光路中，通过测量经其反射或透射后的光束波前，反推出元件的面形误差。例如，在太空望远镜的镜面加工过程中，技术人员可以用WaveCamD快速扫描镜面不同区域，其λ/30的精度足以满足大多数高精度光学元件的检测需求。此外，在复杂光学系统的装调过程中，如光刻机照明系统或激光合束系统，WaveCamD可以实时显示波前变化，为调整每个光学元件的空间位置提供直观、量化的反馈，极大提高了装调效率和精度。WaveCamD波前传感器，DataRay出品，紧凑一体化设计，轻松实现波前与光束质量同步测量。广西像差测量波前传感器厂商

深度解析Zernike系数，全面掌控光学系统像差。江苏DataRay波前测量波前传感器

超大口径光子筛径向剪切干涉波前传感（2024）发表于《中国激光》的研究针对大口径光学元件实时在线动态测量需求，提出了基于超大口径古希腊梯子膜光子筛的单次径向剪切干涉波前传感技术。该光子筛具有同时生成缩小波面和扩**面的能力。现有商业波前传感器难以满足大口径光学元件的实时在线动态测量需求，该技术为解决这一瓶颈提供了新路径。四波前横向剪切干涉波前传感（2024）发表于《红外与激光工程》的研究聚焦于四波前横向剪切干涉的波前传感技术。该技术在现代光学和生物医学领域的无标记成像中具有重要应用，不依赖于传统的染料或荧光标记，可进行3D活细胞原位观察和分析。同时在光学检测领域，对干涉系统的现场化、实时化应用具有迫切需求。江苏DataRay波前测量波前传感器
