    简单触发示例：请看下面显示的“D”触发器，在正值的时钟沿出现之前，“D”输入上的数据是无效的。因此，时钟输入为上限时，触发器的状态才有效。图8D触发器现在，假设我们有并行的八个此类触发器。如下所示，这八个触发器都连接到同一时钟信号。图9接收器当时钟线上出现高电平时，所有这八个触发器都会在其“D”输入处采集数据。此外，每次时钟线上出现正电平时都会发生有效状态。下面的简单触发指示分析仪在时钟线上出现高电平时在D0-D7这几条上收集数据。图10总线收集的数据高级触发示例：假设想查看地址值为406F6时内存中存储了哪些数据。对高级触发进行配置，以在地址总线上查找码型406F6（十六进制）以及在RD（内存读取）时钟线上查找高电平。图11高级触发设置在配置EdgeAndPatterntrigger（时钟沿和码型触发）对话框时，尝试将该操作看作是构造从左向右读取的句子。Pod、通道和时间标签存储Pod和通道的命名约定：Pod是一组逻辑分析仪通道的组合，共有17个通道，其中数据16个通道，时钟1个通道。逻辑分析仪的通道数是Pod数的倍数关系。34通道的逻辑分析仪对应两个Pod，68通道逻辑分析仪对应4个Pod，136通道逻辑分析仪对应8个Pod。对于模块化的逻辑分析仪。协议分析仪厂家哪家强？欧奥强！天津分析仪

    大多数的嗅探器至少能够分析下面的协议：以太网TCP/IPIPXDECNet其它……协议分析仪通常是软硬件的结合，通常使用硬件或设置为方式的网卡实施对网络中的数据扑捉。捕获在网络中传输的数据信息方法称为sniffing（嗅探）。以太网协议是在同一回路向所有主机发送数据包信息。数据包头包含有目标主机的正确地址。一般情况下只有具有该地址的主机会接受这个数据包。如果一台主机能够接收所有数据包，而不理会数据包头内容，这种方式通常称为“混杂”模式(P模式)。这是协议分析仪扑捉数据的基础，它的产生是由共享网络的方式而来的。对于的以太网交换机，答案开始变成“视情况而定”。根据设计，大多数交换机不允许用户查看从服务器到工作站的流量状况（用户正在使用的那台工作站除外）。事实上，这种情况通过端口映射技术可能解决。具体来讲，就是将传送到交换机上某个端口的传输流复制到另一个端口。但需要注意的是，目前的交换机又分为可管理的交换机和不可管理的交换机，不可管理的交换机价格比可管理的交换机要便宜，但通常缺少进行端口映射的能力。有些交换机虽然自称是可管理的，但实际上可能不过是支持SNMP，也许仍不具有端口映射功能。在用户为网络购买新交换机时。佛山协议分析仪找哪家PMBus协议分析仪/训练器找欧奥！

    欧奥电子是Prodigy在中国区的官方授权合作伙伴，ProdigyMPHY,UniPro,UFS总线协议分析仪测试解决方案不会收到EAR进出口方面的管制。同时还有代理其他总类的协议分析仪，包括嵌入式设备用的SDIO协议分析仪,QSPI协议分析仪及训练器,I3C协议分析仪及训练器,RFFE协议分析仪及训练器等等。我司还有代理SPMI协议分析仪及训练器,车载以太网分析仪，以及各种相关的基于示波器的解码软件和SI测试软件。同时，欧奥电子也有提供高难度焊接，以及高速信号，如UFS，DDR3/DDR4，USBtypeC等高速协议抓取和分析的服务。协议分析仪（protocolanalyzer），是一种监视数据通信系统中的数据流，检验数据交换是否正确地按照协议的规定进行的测试工具。它也用于通信控制软件的开发、评价和分析。中文名协议分析仪外文名protocolanalyser功能捕获网络报文用处捕捉分析网络的流量工作原理数据采集、数据捕捉、协议分析实现形式纯软件的协议分析系统目的找出所关心的网络中潜在的问题应用学科计算机、通信目录1介绍2原理3功能4组成5产品协议分析仪介绍分析网络中传输数据包的佳方式很大程度上取决于你手头拥有什么设备。在网络技术发展的早期阶段（使用HUB或集线器的共享网络时代），答案很简单。

    在跳变定时中，每个序列步骤只有2个分支。在跳变时序中，只有一个全局计数器可用。跳变时序需要有时间标签才能重建数据。通过将时间标签与内存中的测量数据交叉可存储时间标签。默认情况下，分析仪将查找为逻辑分析仪模块定义的所有总线/信号上的转变。但是，为增加可用内存深度和采集时间，可以在高级触发中选择不存储某些总线/信号转变（如将无用信息添加到测量中的时钟或选冲信号）。运行测量时，无论总线/信号是否定义或是否分配给逻辑分析仪通道，都将在所有这些通道上采集数据。在跳变时序模式中，如果定义的总线/信号（未排除的）上存在转变，将保存采集的样本。运行跳变时序测量后。如果为以前未分配的逻辑分析仪通道定义新的总线/信号，那么将显示在这些通道上采集的数据，但是不可能存储这些总线/信号上的所有转变；显示的数据好似新的总线/信号在运行测量前就已经被排除了。在跳变时序中，不需要预先存储数据（触发前获得的样本）。因此，与状态模式非常相似的是，触发位置（起始/中心/结束）表明触发后样本占用内存的百分比。欧奥电子是Prodigy在中国区的官方授权合作伙伴，ProdigyMPHY,UniPro,UFS总线协议分析仪测试解决方案不会收到EAR进出口方面的管制。SMI(MDIO)协议分析仪/训练器找欧奥！

    我们会找到信号与上升的Vref值交叉的位置。如果Vref升至足够高，信号的顶部轨迹将通过Vref，我们便会看到眼的顶端。再将Vref升高一点会导致Vcomp保持在Vlo，表示信号不会升至该电之，将Vref移至零以下会看到眼的下半部。eyescan/eyefinder显示窗口会在每个信号的eyescan图下方显示eyefinder交叠部分，以此显示eyefinder与eyescan之间的这一关系。通过在eyescan图中将Vth水平线向上和向下移动，可以获得距离眼中心该偏移量位置处的eyefinder视图。无论用户界面中的阈值如何设置，逻辑分析仪的差分输入将始终应用于接收器。这意味着可通过将电压阈值手动设置为非零值允许在差分对中使用公共模式电压。如果信号摆幅中心与地线差距于100mV，eyescan将自动执行此操作。逻辑分析仪的触发设置逻辑分析仪触发非常困难，而且还需花费量时间。假设如果知道如何编程，则应该可以毫不费力地设置逻辑分析仪触发。然而，这是不可能的，因为许多概念对逻辑分析来说都是的。本节的目的就是介绍这些主要概念及如何有效地使用它们。传送带类比：我们可以将逻辑分析仪的内存比作一条很长的传送带，而从被测设备(DUT)获取的样本就像是传送带上的箱子。新的箱子被放置在传送带一端。LLI协议分析仪/训练器找欧奥！中山UFS分析仪售价

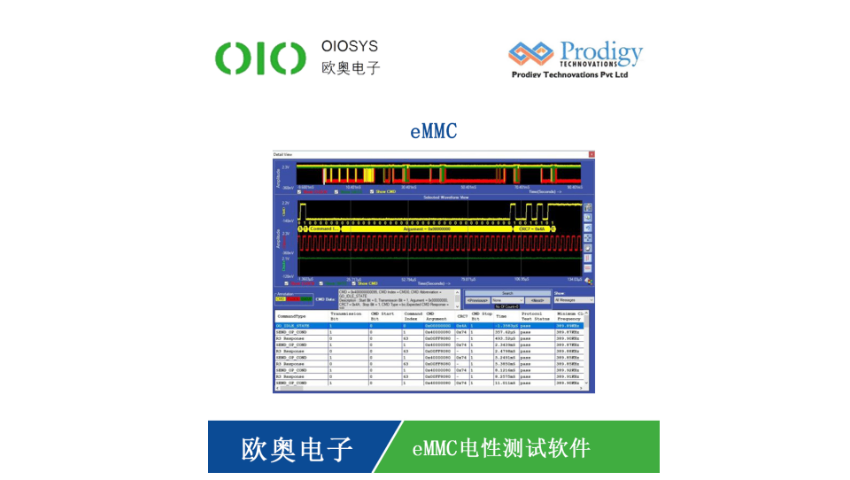

eMMC协议分析仪/训练器厂家就找欧奥！天津分析仪

    如果在进行某一采样时该通道处于某种状态（高或低），而在进行下一采样时变成了相反的状态，则分析仪可以“知道”输入信号已在这两个采样之间的某个时候发生了跳变。但它不知道具体在何时，因此它将跳变点放在了后一个采样上，如下图所示。图3定时分析采样精度（不确定度）对于跳变实际上是在何时发生以及分析仪何时显示跳变，存在着某种含糊性。假如跳变是在前一个采样点之后立即发生的，这种不确定性多也就是一个采样周期。不过对于这种方法，在精度和总采样时间之间也存在着一种折衷。请记住，每个采样点都只使用一个存储位置。因此，精度越高（采样频率越高），采样周期越短。触发定时分析仪：在测量中的某些点，逻辑分析仪必须了解何时采集（存储）流经其内存的数据。这些点叫做触发点。使分析仪触发的一种方法是：相应地配置分析仪，使之从一组信号（总线）中查找上限或下限码型，或者查找单个信号的上升或下降时钟沿。当分析仪在数据中发现指定的码型或时钟沿时，它便触发。码型触发：码型触发用于在总线上查找特定的上限和下限码型。您可以指定不同的标准，如等于、不等于、在或不在某个范围内或者于/小于。示例：拥有一条包含8条信号线的总线。天津分析仪
